PENDAHULUAN

Materi Tugas Besar Hidrologi ini dibuat oleh beberapa kelompok mahasiswa yang telah menyelesaikan tugas tersebut. Materi ini membahas tentang langkah-langkah penyelesaian soal yang bertujuan untuk memudahkan para pelajar ataupun pembaca dalam memahami tugas besar tersebut.

Materi ini membahas penyelesaian soal secara bertahap, yang dimana pada akhirnya tugas ini akan mengarah kepada Debit andalan dan ketersediaan air. Untuk mencapai hal tersebut, terlebih dahulu kita perlu menyelesaikan beberapa langkah seperti perhitungan data curah hujan hilang (Jika ada), Uji konsistensi data, Curah Hujan rencana, Uji probabilitas, debit banjir, evapotransporasi, hingga debit andalan dan ketersediaan air. Perhitungan di atas akan saling berkaitan satu sama lain.

Oleh karena itu, kami akan melanjutkan pembahasan kami setelah perhitungan curah hujan hilang, maka kita akan melanjutkan ke langkah selanjutnya :

LANGKAH KE-2

“Uji Konsistensi Data Curah Hujan”

NOTE :

BAGI TEMAN-TEMAN YANG BELUM DAN INGIN MELIHAT LANGKAH PERTAMA : PERHITUNGAN CURAH HUJAN HILANG, MAKA SILAHKAN KLIK LINK DI BAWAH INI :

https://gencivil17.blogspot.com/2020/02/hidrologi-perhitungandata-curah-hujan.html

2.  Uji Konsistensi Data Curah Hujan

Tahap selanjutnya adalah uji konsistensi data curah hujan. Pada dasarnya, uji konsistensi data curah hujan dilakukan agar data curah hujan maksimum tahunan yang kita miliki (dari data curah hujan) dari ketiga stasiun dapat terkoreksi setelah melakukan perhitungan curah hujan hilang. Sehingga data curah hujan maksimum tahunan dari ketiga stasiun tersebut memiliki hubungan yang kuat.

Adapun Uji konsistensi ini dilakukan dengan metode Kurva Massa Ganda (Double Mass Curve) dimana metode berupa pendekatan analisis data yang dilakukan untuk menguji konsisten atau tidaknya data curah hujan.

Selain itu dilakukan juga koreksi data hujan dengan cara analisa regresi dan korelasi sehingga memperoleh koefisien determinasi (R²) yang mendekati angka 1. Koefisien determinasi merupakan koefisien yang menyatakan hubungan antara variabel x dan y. sehinga hubungan tersebut akan kuat jika angka yang dihasilkan dapat mendekati angka 1.

Uji konsistensi data akan terus dilakukan sampai koef. determinasi mendekati angka tersebut.

Untuk Menguji konsistensi data curah hujan, terlebih dahulu memasukkan CURAH HUJAN MAKSIMUM TAHUNAN dengan memilih nilai terbesar dari data curah hujan pada masing-masing stasiun yang dapat dilihat pada tabel berikut :

Selanjutnya membandingkan data hujan tahunan kumulatif pada masing-masing stasiun terhadap stasiun pembandingnya.

1)      Uji Konsistensi data Stasiun Lasusua (Stasiun A)

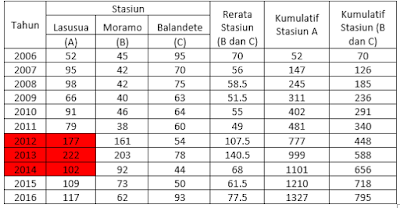

a)         Tabel data pengujian stasiun Lasusua (Stasiun A)

Selanjutnya dibuat grafik yang menyatakan hubungan antara curah hujan kumulatif stasiun A (Sumbu x) terhadap curah hujan kumulatif referensi/stasiun B dan C (sumbu y) seperti di bawah ini :

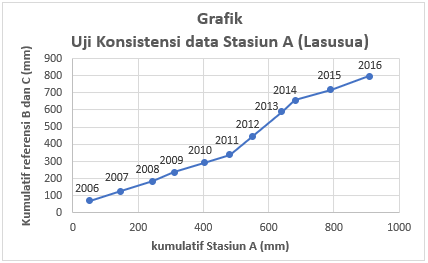

       b)    Grafik Uji konsistensi data Stasiun Lasusua (Stasiun A)

·   Secara Visual jika dilihat dari Grafik diatas, diketahui bahwa kurva data curah hujan masih belum konsisten. Hal ini ditandai dengan masih adanya garis patahan yang terjadi pada tahun 2012-2014.

·      Sedangkan secara matematis dapat dibuktikan dengan analisa regresi dan korelasi berikut :

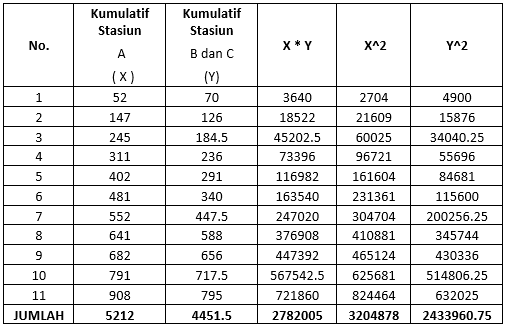

        Analisa regresi



     Nilai regresi data tersebut adalah y = 0.915x – 28.842



     Analisa Korelasi



Berdasarkan Analisa korelasi di atas, diperoleh koef. Determinasi (R²) = 0.973. Dimana nilai tersebut sudah menyatakan hubungan yang cukup kuat antara variabel x dan y. Akan tetapi boleh dilakukan koreksi dengan maksud untuk lebih memperkuat hubungan antar variabel tersebut sehingga data yang dihasilkan akan lebih baik. Maka kita perlu melakukan koreksi di bagian garis yang mengalami patahan (Lihat Grafik Di atas). Sehingga dilakukan perhitungan faktor koreksi seperti di bawah ini :

Perhitungan Faktor koreksi

Jadi Faktor koreksi =  1.572 : 0.629 = 2.498

Selanjutnya dilakukan koreksi terhadap stasiun A dari tahun 2012-2014 dengan  menkalikan data tersebut dengan faktor koreksi :

NOTE : FAKTOR KOREKSI HANYA DIKALIKAN DENGAN CURAH HUJAN MAKS. PADA TAHUN YANG BELUM KONSISTEN (JIKA DILIHAT DI GRAFIK MAKA TERLIHAT GARIS PATAHAN). DALAM HAL INI GARIS PATAHAN HANYA TERJADI PADA TAHUN 2012-2014. LIHAT TABEL DI BAWAH :

Jika dilihat pada grafik tersebut, Koef. Determinasi dari persamaan regresi dan korelasi linear diatas diperoleh R² = 0.9998. Dimana angka tersebut sedikit lebih baik jika dibandingkan sebelum dilakukan faktor koreksi (R² = 0. 973). Sehingga data curah hujan yang akan dipakai di perhitungan langkah selanjutnya menggunakan data yang telah dikoreksi di atas.

CARA YANG SAMA AKAN DI PAKAI UNTUK UJI KONSISTENSI STASIUN B DAN C, SEPERTI DI BAWAH INI :

2)        Uji Konsistensi data Stasiun Moramo (Stasiun B)

a)      Tabel data pengujian stasiun Moramo (Stasiun B)

        b) Grafik Uji konsistensi data Stasiun Moramo (Stasiun B)

        Perhitungan Faktor koreksi



Selanjutnya dilakukan koreksi terhadap stasiun B dari tahun 2012-2014 dengan  mengkalikan data tersebut dengan faktor koreksi :

3)        Uji Konsistensi data Stasiun Balandete (Stasiun C)

a)    Tabel data pengujian stasiun Balandete (Stasiun C)

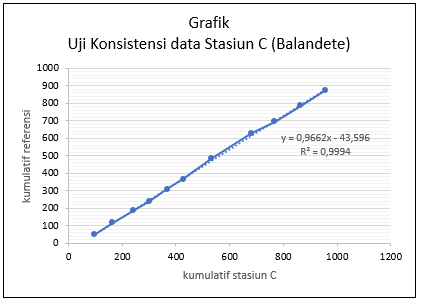

b)    Grafik Uji konsistensi data Stasiun Balandete (Stasiun C)

       Perhitungan Faktor koreksi



Selanjutnya dilakukan koreksi terhadap stasiun C dari tahun 2012-2015 dengan  menkalikan data tersebut dengan faktor koreksi :

YAPP ITULAH TADI PENYELESAIAN SOAL UNTUK LANGKAH KE-2 UJI KONSISTENSI DATA CURAH HUJAN.

UNTUK MELIHAT ANALISA DATA TERBARU SETELAH DILAKUKAN UJI KONSISTENSI DATA, BISA DILIHAT DALAM DOKUMEN BERIKUT :

Analisa Uji konsistensi Data (ZIP)

PASSWORD : Gencivil17_UKD

Sumber :

Hidrologi Terapan (2010), Bambang Triatmodjo

Tugas Besar Hidrologi Mahasiswa Tahun 2019
